屋外設置型インバータ制御スクリュコンプレッサ：ＯＤＳ-ＶＤシリーズ

パッケージコンプレッサ：スクリュ

製品概要
仕様一覧

PRODUCT

ODS11VD_外観

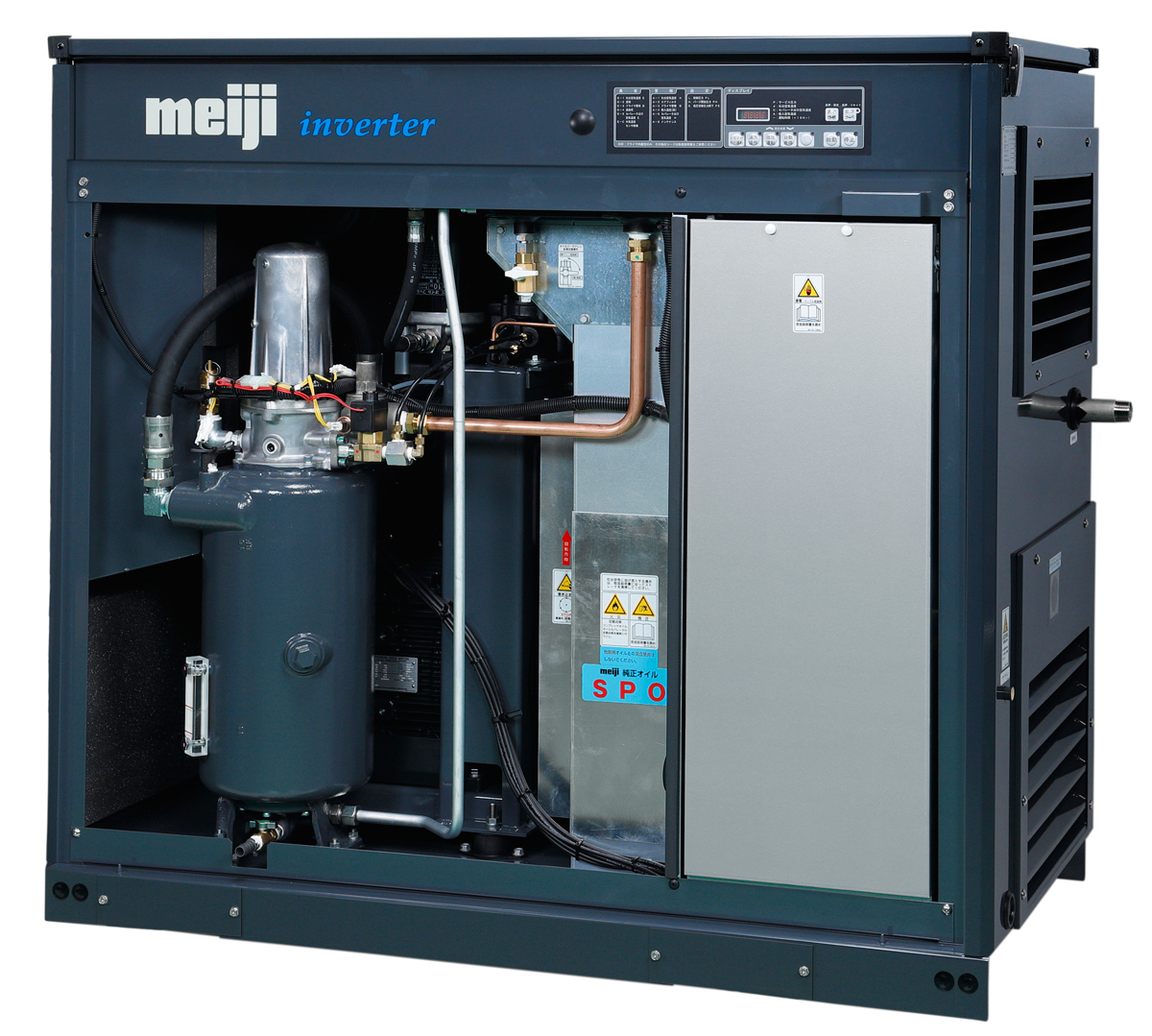

ODS11VD_内部構造

特長

屋外設置のメリット

屋外設置例

通路、階段下、屋上などあらゆる場所に設置が可能です。

コンプレッサ本来の性能を発揮

・夏場のオーバーヒートを回避

・最適な設置環境を選択（涼しい・ダストが少ない・ミストが少ない）

・温度上昇による空気量減少を防止

・工場内の塵埃や工作機械の油煙を吸わない

設置コストの大幅削減

・屋外に設置した場合、ダクト・換気扇が不要

・コンプレッサ室などの構造物が不要

・空冷でドライヤ付きなので移設が簡単

・屋外に設置できるので増設が容易

スペースの有効利用

・屋上にも設置可能

・通路や階段下に設置可能

・工場内のレイアウトの変更が不要

・メンテナンススペースが確保しやすい

豊富なオプション

・寒冷地の使用に対応

・圧力変更、異電圧に対応

・遠隔操作で室内から操作

イージーメンテナンス

・オイルクーラー、アフタークーラーの清掃が簡単

・スピーディなオイル交換が可能

・簡易脱着式大型ドアで日常メンテナンスが簡単

・フルオープントップカバーを採用（3.7~15ｋW）

・工場内の異物混入によるトラブルが減少

工場内環境の改善

・排熱はそのまま外気へ放出

・工場内の空調に熱による影響を与えない

・工場内にコンプレッサの音がこもらない

・冷えた外気が空気源になるため圧縮効率アップ

特徴

低騒音

吸入・排風ダクト構造を見直した低騒音エンクロージャの採用により、低騒音化を実現

オイルフェンス機能（15~75ｋW）

万が一、フレーム上に油が漏れた場合には、オイルフェンスにより外部への油の流出を防止

屋外専用ボンネット採用

機内への雨水の侵入を最小限に食い止める専用ボンネットを採用

■特殊シール

トップカバー、ドアのシールには自動車同様の差込シールを採用。さらに堤防構造で雨水をブロック

■防水ワッシャー＆ステンレスボルト

ブルとには錆にくいステンレス製を採用。ODS15~75のトップカバーにはボルト穴からの雨水の侵入を防ぐ防水ワッシャーを採用

※ODS4~１１のトップカバーはボルトレス

■ルーバ構造

冷却風の吸込み口には雨水が侵入しにくいルーバ構造を採用

■レイン・トラップ・パッケージ

コンプレッサ側吸入・排気口にはラビリンス構造、ドライヤ側排気口にはV字ルーバ構造（ODS15~75）を採用し、侵入した雨水の通り道を設けて機外に流れる構造としました。

またラビリンス構造、V字ルーバ構造により低騒音化も実現しました。

仕様一覧

Model			ODS8Ｖ(Ｄ)-C	ODS11Ｖ(Ｄ)-C	ODS15V(D)-E	ODS22V(D)-E	ODS37V(D)-E	ODS55V(D)-E	ODS75V(D)-E
コンプレッサ	空気量	m3/min	1.05	1.65	2.65	4.2	7.0	10.4	14.2
	吐出圧力[圧力設定範囲]	MPa	0.83[0.5~0.83]	0.69[0.4~0.83]	0.7[0.5~0.85]	0.7[0.5~0.9]
	容量制御方式		インバータ制御＋パージ制御＋自動発停
	吸込み条件		大気圧・２~40℃
	潤滑油の種類		SPオイル　SPO
	初期充填油量	L	5	8		13	18	41	42
	吐出管径	A	20＜Rc3/4B＞	25＜R1B＞	25＜Rp1B＞	25＜R1B＞	25＜R1 1/2B＞	50＜R2B＞
	駆動方式		ベルト駆動			ビルトイン直結
モータ	形式		全閉外扇三相かご型誘導			全閉永久磁石型三相同期
	公称出力	ｋW	7.5	11	15	22	37	55	75
	周波数	Hz	50/60・60
	電圧	V	200/200・220
	極数	P	4			6
	始動方法		インバータ始動
概略寸法・概略質量・騒音値	幅	mm	1130	1320		1590	1840	2590
	奥行	mm	780	700		850	960	1250
	高さ	mm	1130	1240	1310	1570	1630	1750
	概略質量	kg	350	442	565	645	945	1540	1680
	騒音値	dB(A)	56		58	54	58		61
ドライヤ	消費電力	kW	0.28/0.30・0.32	0.52/0.60・0.61	0.51/0.58・0.60	1.19/1.47・1.50	1.1/1.3・1.3	1.8/2.2・2.2	2.3/2.7・2.7
	出口空気露点	℃	10+5（圧力下）	10（圧力下）
	使用冷媒		R-134a	R-407C			R-410A
	制御方式		キャピラリーチューブ
	冷媒充填量	ｇ	280	300		400	1050		1550
