塗装機器・関連機器

ヘッド固定式長柄ハンドスプレーガン：F111-PX・GX・SXシリーズ

ハンドスプレーガン：長柄タイプ

PRODUCT

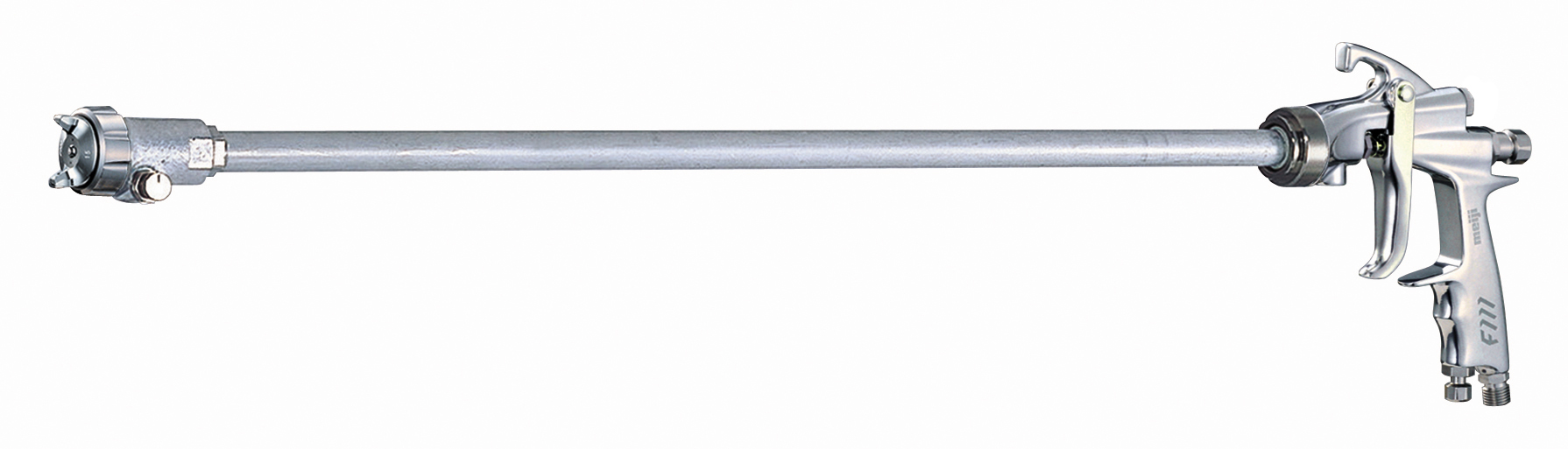

  • F111-SX

    F111-SX

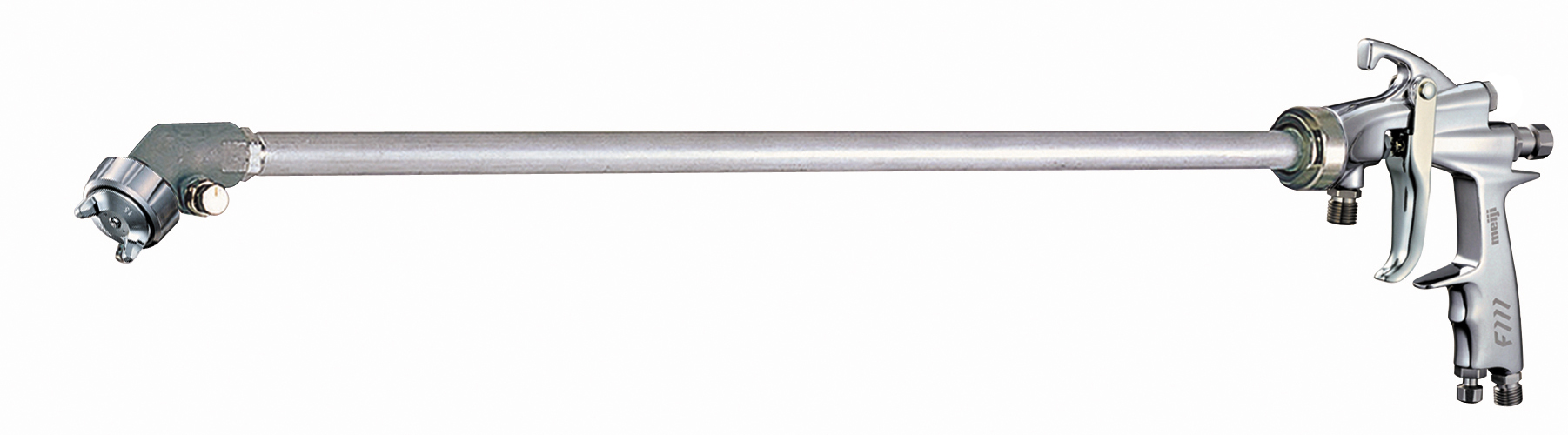

  • F111-GX

    F111-GX

特長



ヘッド固定式長柄ハンドスプレーガン　F111-PX・GX・SX

ヘッド角度は０°と４５°の２タイプ、ベースナットをゆるめることにより、ヘッドの角度は径方向に３６０°

任意の方向に調整できます。



豊富な管長

  • ●圧送式のF111-PXは最長1800mmまでの管長で50mm単位で製作が可能です。
  • ●吸上式のF111-SXと重力式のF111-GXは最長500mmまでの管長で50mm単位で製作が可能です。
  • ●1800mm以上や500mm以下も製作可能ですのでお問い合わせください。



特　徴

  • ●空気パイプと塗料パイプを２重構造にし、コンパクトでしかも耐久性にすぐれています。
  • ●軽量・コンパクト設計で狭い空間でも使用可能です。
  • ●ヘッド部に取付られたパターン調節器でパターンの変更が可能です。



長柄スプレーガンの形式表示



例 F111 - PX 10   45 × 1000
  形式   タイプ 口径   ヘッド角度   管長



タイプ PX：固定式・圧送式、SX：固定式・吸上式、GX：固定式・重力式
PXC：自在式・圧送式、SXC：自在式・吸上式、GXC：自在式・重力式
PX11L、PX17L：内面塗装専用
口径 塗料ノズル口径をmm単位で表示。
ヘッド角度 ヘッド角度を表示、自在型及び内面塗装用は表示なし。
管長 管長をmm単位で表示。

使用用途

このようなところでお役立てください。
高所塗装 標準スプレーガンで塗装困難な場所 管状・筒状の内面塗装

仕様一覧

▽ヘッド固定式長柄ハンドスプレーガン　F111-PX・SX・GX
形　式 F111-PX10PF111-PX13PF111-SX15F111-GX15
塗料供給方式 圧送式 吸上式 重力式
塗料ノズル口径 mm 1.0 1.3 1.5
吹付空気圧力 MPa 0.25
吹付距離 mm 200
空気使用量 L/min 180 195 140
塗料噴出量 mL/min 245 310 120 140
最大有効パターン mm 230 240 150 160
パターン形状 ストレート
所要圧縮機 kW 1.5以上 0.75以上
ヘッド角度/挿入可能内径 mm 0°/40
45°/55
管長 mm 500～MAX1800 MAX500
本体質量 570
空気入口径 G1/4
塗料入口径 G1/4
標準塗料容器 各種塗料圧送タンク、
塗料ダイヤフラムポンプ		 7SB、7SLB、10SB-2 2GD、4GD、4GB-U
4GP-U、4GPA-U
・塗料噴出量は管長500mmの値です。
・塗料粘度はラッカーエナメル、明治V-1形粘度カップでで20秒です。
・圧送式の圧送圧力は0.08MPaです。
・重力式および吸上げ式の管長は500mmまでの製作となります、これより長い管長は塗料噴出量が極端に減少いたします。
・上記口径以外に圧送式で0.8mm,1.5mm、吸上式および重力式で1.0mm、1.3mm、2.0mmの制作が可能です。
・管長はそれぞれの最長長さ以内であれば50mm単位で製作が可能です。

資料一覧

各種資料更新日ファイル
取扱説明書 2024.12.02
