採用情報エアダスタ：DSシリーズ
その他ガン：エアダスタ
PRODUCT
-
DS-3
-
DS-3T
-
DS-3TK
-
DS-3TA
-
DS-3TK-J
特長
圧縮空気で吹き飛ばしなどあらゆる用途に
- ●ゴミ・切粉、水滴などの除去、冷却、乾燥などに最適。
豊富なバリエーション
- ●ボタン式・引金式・吊下げ式・長柄ノズル・フレキシブルノズル・空気増量式・空気量調節式など
- 用途に合わせて豊富なバリエーションが充実。
ＤＳシリーズ
- ●堅牢なアルミボディを採用。
- ●空気入口を上部に変更することができるため吊下げタイプとしても使用可能です。

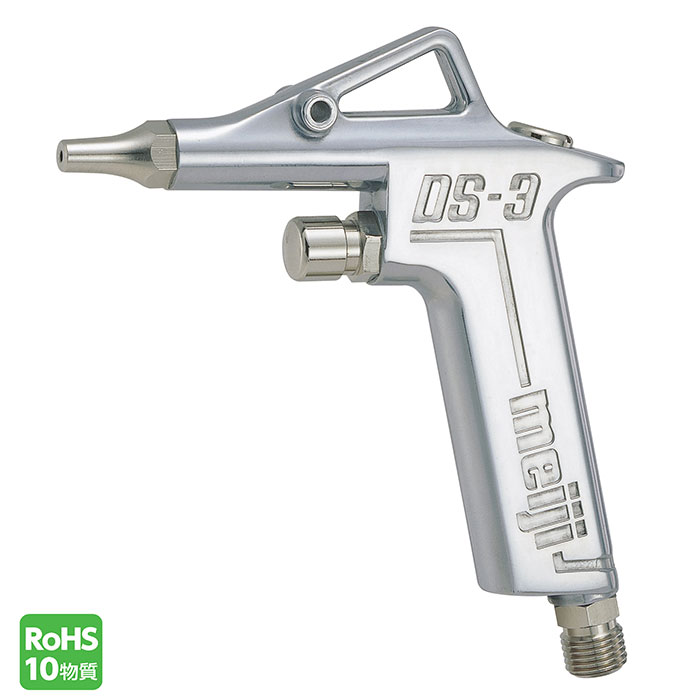

●DS-3 ボタン式
●DS-3K ボタン式・クイックジョイント付き

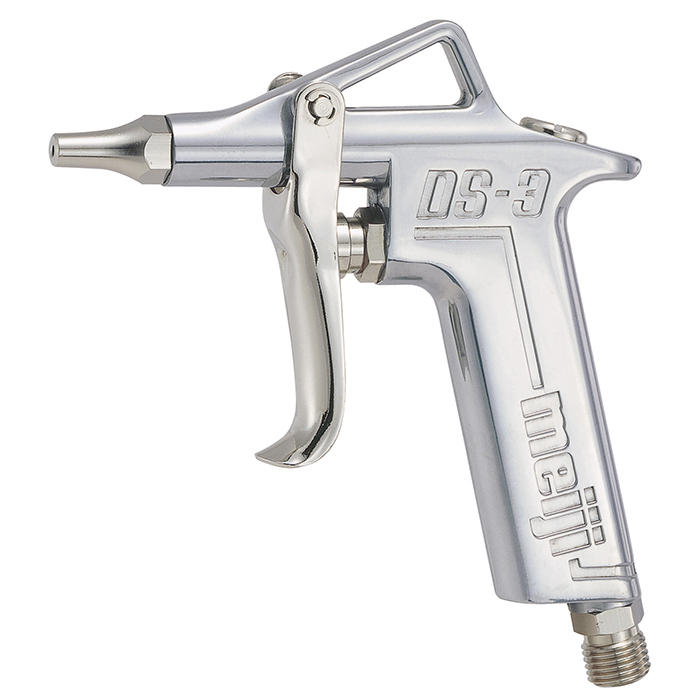

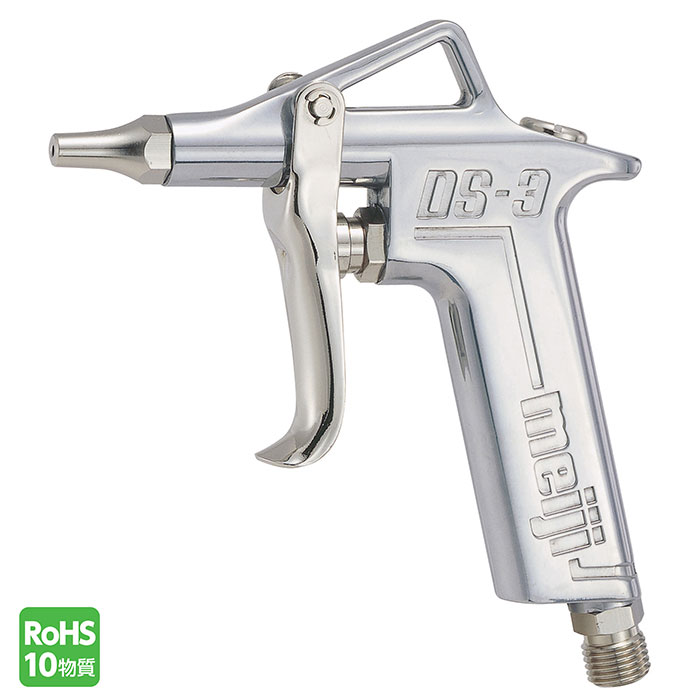

●DS-3T 引金式
●DS-3TK 引金式・クイックジョイント付き
●DS-3TA 引金式・空気量調節機付き
●DS-3TX 引金式・長柄タイプ
●DS-3TXS 引金式・スリム長柄タイプ（０°・３０°）
●DS-3TF 引金式・長柄タイプ（曲げ角度自在タイプ）
●DS-3TK-J 引金式・クイックジョイント付き・ジェットノズル
●DS-3TK-JX 引金式・クイックジョイント付き・ジェットノズル・長柄タイプ（０°・４５°）
ＳＰＤシリーズ スプリングダスタータイプ
- エアダスタ（DS-3TK）と中にスプリングを付けたウレタンスプリングホースをセットしました。
- スプリングホースにはクイックジョイントがセットされています。
- スプリングがスプリングホースの伸びを防ぎ、吊下げたエアダスタの位置を安定させ作業性が向上します。
●SPD-3B DS-3TK付き・2mスプリングホース付き
●SPD-5B DS-3TK付き・4mスプリングホース付き
スプリングホース寸法図
| スプリングダスターセット | ウレタンホーススプリング （密着時） |
スプリング | ||||||||
| 形式 | 取付時 全長 |
引張可能 長さ |
サイズ | Ａ | Ｂ | Ｃ | 常用 圧力 |
全長 | 外形 | 線径 |
| mm | mm | mm | mm | mm | mm | MPa | mm | mm | mm | |
| SPD-3B | 1050 | 2000 | 5×8 | 880 | 180 | 42 | 0.7 | 250 | 18 | 1.0 |
| SPD-5B | 1550 | 4000 | 1100 | 400 | 400 | |||||
使用用途
| このようなところでお役立てください。 | |
|---|---|
| 金属加工の切粉の吹き飛ばし | 研磨粉の吹き飛ばし |
| 圧縮空気による冷却 | 縫製の糸くずの吹き飛ばし・吸い込み |
| バレル粉、サンドブラスト粉の回収 | 金型、鋳造品、溶接物の冷却 |
| 異物の吹き飛ばし・吸い込み | 一般工場の吹き飛ばし洗浄等 |
仕様一覧
| ▽ダスタ DS | |||||||
| 形 式 | DS-3 | DS-3K | DS-3T | DS-3TK | DS-3TA | DS-3TK-J | |
|---|---|---|---|---|---|---|---|
| 管曲げ角度 | - | ||||||
| 管長 | mm | - | |||||
| ノズル口径 | mm | 2.2 | - | ||||
| 空気使用量 | L/min | 140 | 130 | 350 | |||
| 最高使用圧力 | MPa | 0.69 | |||||
| 本体質量 | g | 165 | 170 | 185 | 190 | ||
| 接続口径 | G1/4 | G1/4 クイックジョイント※ |
G1/4 | G1/4 クイックジョイント※ |
G1/4 | G1/4 クイックジョイント※ |
|
| 特徴 | ボタン式 | 引金式 | 引金式 空気量調節器 |
引金式 ジェットノズル※ |
|||
| カタログ |  |
|
|||||
| ・空気使用量は空気圧力0.29MPa時の値です。（DS-3TK-Jは0.5MPaの値です。） ・※はDS-3またはDS-3Tに同梱されている付属品を、付属品取付方法の手順に従い交換を行ってください。 |
|||||||
